交流電力測功機 160kW取力器測試臺
交流電力測功機用于測試發動機、電機的輸出功率，精度高，響應速度快，可用于動態試驗。也可以作為減速機、齒輪箱、變速箱輸出端的模擬負載，進行加載試驗，交流電力測功機的低速加載性能特別優秀，從零轉速至額定轉速扭矩加載范圍為：零扭矩至額定扭矩。
交流電力測功機主要特點
1、直接轉矩控制技術對交流電力測功機實行轉矩控制；
2、交流電力測功機處于發電狀態時將電能送回電網(或者由斬波電阻柜消耗)，在電動狀態能帶動被試件運轉
3、不需要水冷卻系統
4、從零轉速至額定轉速為恒扭矩特性，額定轉速至最高轉速為恒功率特性
舉例： 110kW交流電力測功機，在轉速0-1500r/min之間任意一個轉速值，都能提供測試（加載）700Nm（也可以小于700Nm）；，在轉速1500-3000r/min之間任意一個轉速值，都能測試（加載）功率110kW（也可以小于110kW）

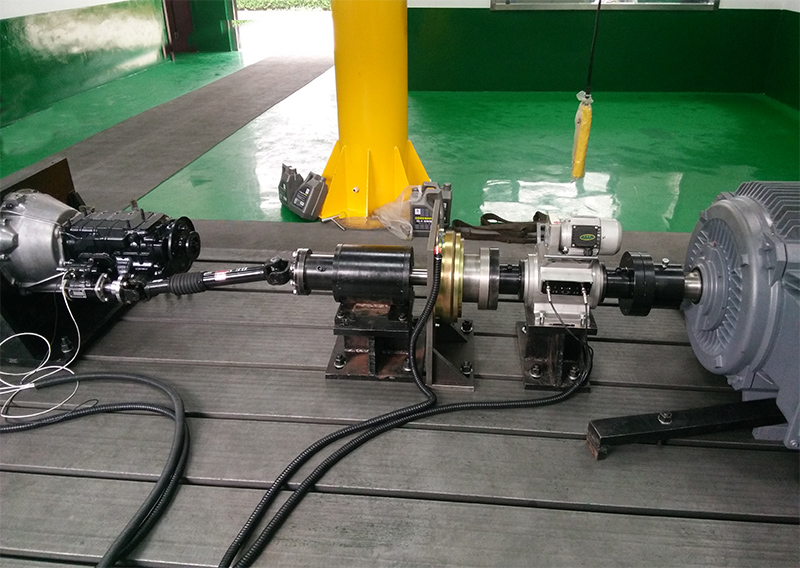

被測電機-----------轉矩傳感器--------電力測功機
發動機--------------轉矩傳感器--------電力測功機
驅動電機-----------減速機---------轉矩傳感器----------電力測功機
驅動電機-----------減速機---------陪試減速機----------轉矩傳感器----------電力測功機
額定轉速1500r/min電力測功機(標準產品)
|
型號 |
額定功率kW |
額定轉矩Nm |
最高轉速r/min |
|
YDL3 |
3 |
19 |
3000 |
|
YDL5 |
5 |
32 |
3000 |
|
YDL10 |
10 |
64 |
3000 |
|
YDL15 |
15 |
96 |
3000 |
|
YDL20 |
20 |
128 |
3000 |
|
YDL30 |
30 |
190 |
3000 |
|
YDL50 |
50 |
320 |
3000 |
|
YDL100 |
100 |
640 |
3000 |
|
YDL150 |
150 |
960 |
3000 |
|
YDL200 |
200 |
1280 |
3000 |
|
YDL250 |
250 |
1600 |
2500 |
|
YDL300 |
300 |
1900 |
2500 |
|
YDL350 |
350 |
2230 |
2500 |
|
YDL400 |
400 |
2500 |
2500 |
|
YDL500 |
500 |
3200 |
2500 |
|
YDL1000 |
1000 |
6400 |
2500 |
|
YDL2000 |
2000 |
12800 |
2500 |
|
YDL2500 |
2500 |
16000 |
2500 |
|
YDL3000 |
3000 |
19000 |
2500 |
額定轉速3000r/min電力測功機(標準產品)
|
型號 |
額定功率kW |
額定轉矩Nm |
最高轉速r/min |
|
YDLG3 |
3 |
9 |
6000 |
|
YDLG5 |
5 |
16 |
6000 |
|
YDLG10 |
10 |
32 |
6000 |
|
YDLG15 |
15 |
48 |
5000 |
|
YDLG20 |
20 |
64 |
5000 |
|
YDLG30 |
30 |
95 |
4200 |
|
YDLG50 |
50 |
160 |
4200 |
|
YDLG100 |
100 |
320 |
4200 |
|
YDLG150 |
150 |
480 |
4200 |
|
YDLG200 |
200 |
640 |
4200 |
|
YDLG250 |
250 |
800 |
3900 |
|
YDLG300 |
300 |
950 |
3900 |
|
YDLG350 |
350 |
1120 |
3900 |
|
YDLG400 |
400 |
1250 |
3900 |
|
YDLG500 |
500 |
1600 |
3900 |
